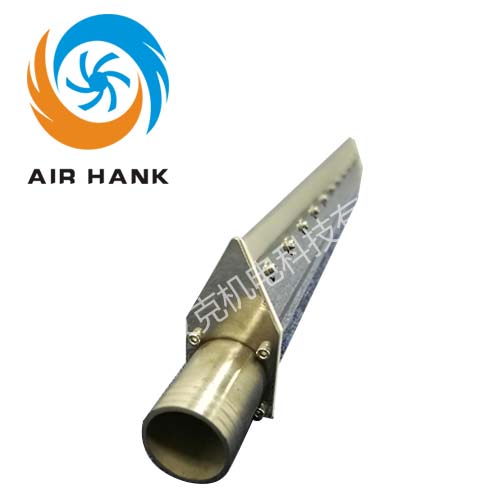

風刀通常是應用切水設備,快速吹干設備上,通過放大起源壓力把氣壓集中在一個縫或者一條線上,來吹干或者吹掉灰塵或者水分。
不銹鋼工業
風刀選型的計算公式
1、標準狀態:指風機的進口處空氣的壓力P=101325Pa,溫度t=20℃,相對濕度φ=50%的氣體狀態。2、指定狀態:指風機特指的進氣狀況。其中包括當?shù)卮髿鈮毫虍數氐暮0胃叨?,進口氣體的壓力、進口氣體的溫度以及進口氣體的成份和體積百分比濃度。3、風機流量及流量系數
流量:是指單位時間內流過風機進口處的氣體容積。用Q表示,通常單位:m3/h或m3/min。流量系數:φ=Q/(900πD22×U2)式中:φ:流量系數Q:流量,m3/h D2:葉輪直徑,m
U2:葉輪外緣線速度,m/s(u2=πD2n/60)4、風機全壓及全壓系數:
風機全壓:風機出口截面上的總壓與進口截面上的總壓之差。用PtF表示,常用單位:Pa 全壓系數:ψt=KpPtF/ρU22
式中, ψt:全壓系數Kp:壓縮性修正系數PtF:風機全壓,Pa ρ:風機進口氣體密度,Kg/m^3 u2:葉輪外緣線速度,m/s
5、風機動壓:風機出口截面上氣體的動能所表征的壓力,用Pd表示。常用單位:Pa
6、風機靜壓:風機的全壓減去風機的動壓,用Pj表示。常用單位:Pa
7、風機全壓、靜壓、動壓間的關系:
