高壓鼓風機核心部件-葉輪制作工藝要求
發表于：2016/5/31 點擊：2140
高壓鼓風機核心部件-葉輪
高壓風機結構組成：
1、高壓風機泵體
2、高壓風機泵蓋
3、高壓風機電機（含散熱，接線盒，輸出軸）
4、高壓風機進出風口
5、高壓風機葉輪
6、高壓風機軸承
7、高壓風機骨架油封
8、軸承
9、消音系統
10、法蘭及安裝底板

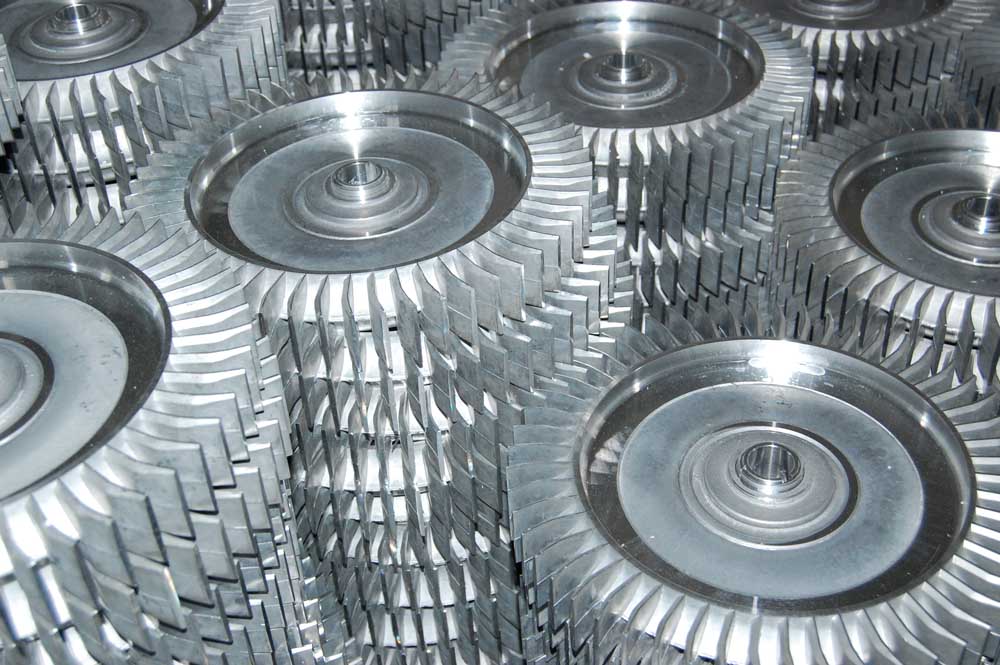

葉輪，是所有形式的風機（離心風機，高壓風機，羅茨風機，中壓風機，漩渦風機，旋渦氣泵，多級離心風機，回旋風機），泵，真空泵，流體設備都必備的一個核心部件，是主要產生流體動能和的核心部件，因此高壓風機的葉輪在風機中為主要部件，漢克高壓風機的葉輪如下圖，采用的是ADC12鋁合金進行整體壓鑄成型，再由精密車床加工而成。
葉輪的主要加工及制作要求：
1、材質：采用ADC12,這是一種高強度的鋁合金，用在高壓風機的葉輪好處是容易散熱，重量輕，強度高，耐磨性高，能夠有效提升風機的效率。
2、壓鑄工藝：國產普通的高壓風機，漩渦氣泵大多采用的是翻砂模鑄造，模具成本低，幾萬就能做出來，但是工藝造出來的葉輪砂眼多，表面粗糙，硬度低，密度不均勻，也會導致葉輪嚴重的不平衡。而整體壓鑄成型采用800-1300噸的壓鑄機整體壓鑄成型，強度高，壓鑄產品密度均勻可控，美觀漂亮，因此壓鑄模具的成本就是幾十上百萬，當然質量也不一樣了。
3、精密加工：普通的采用普車加工，成本低，但精度低，因此目前國內普通的高壓風機壓力流量等核心數據就會比較低，不穩定，而采用精密數控車床加工的鋁合金葉輪，能夠使得漢克的高壓風機葉輪與泵體的間隙精度達到20-40μm以上，而且加工精度高，采用的材質月壓鑄工藝也能夠達到更好的穩定性和更佳的性能參數。
4、動平衡：動平衡，總所周知動平衡對應一切旋轉部件來說都是最關鍵的，如果動平衡不好，意味著高壓風機有可能偏心，搖擺，甚至會導致直接與泵體泵蓋卡殼等嚴重問題，國產普通的高壓風機根本是是隨意的做動平衡，甚至不做，而我們的動平衡要求都是在2mg以下的要求。
漢克工程師能夠為您提供任何空氣動力方面的技術方案，我們致力于開發高壓風機在各行業的應用。目前我們在國內外累積了500多種設備及系統的應用經驗，讓您高效、快捷的完成設備開發和優化。www.airhank.com以上內容為漢克機電-收集整理原創文章，轉載請注明！
